 Colector solar de tubos con forma de U Colector solar de tubos con forma de U
Acumulador solar de tubos U
Estructura

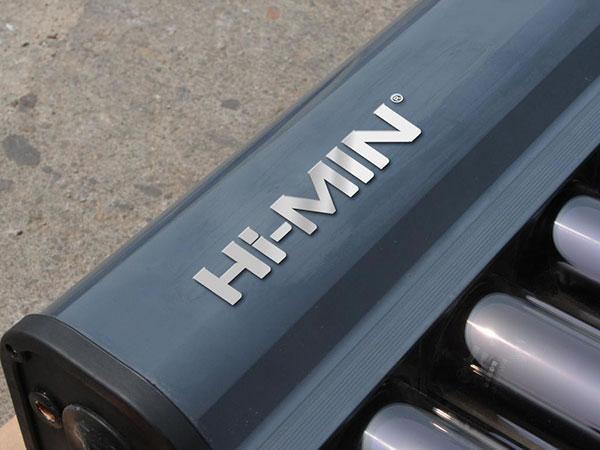

Colector solar de tubos con forma de U


Descripción de acumuladores/colectores solares térmicos de tubos de vacío en forma de U:

Los Acumuladores/colectores solares térmicos juegan un papel importante en los sistemas de calentamiento solar. Los colectores de tubo de vacío en forma de U tienen mejor desempeño que los colectores de tubo de vacío planos gracias sus propiedades de baja pérdida de calor, alta adaptabilidad y resistencia al desgaste.

Principio de funcionamiento de los acumuladores colectores solares térmicos de tubos de vacío en forma de U

La energía térmica tomada de los rayos del sol transferida por los tubos de vacío y llevada por las aletas y las tuberías en U hechas de cobre dentro del fluido de transferencia de calor para calentar el agua dentro del tanque vía bombeo.

Características de los acumuladores/colectores solares térmicos de tubos de vacío en forma de U:

1. No hay flujo de agua dentro de los tubos de vacío, de manera tal que se evita la exposición del tubo y la escala de agua. La ruptura de un tubo no afecta el funcionamiento del sistema.
2. Puede ser integrado perfectamente a la arquitectura y conectado a las tuberías del agua existentes.
3. Tubos de vacío con revestimiento de película interferencial patentados con un nivel de absorbancia entre el 94% y 96% y un grado de vacío de 5×10-4 Pa; su vida de servicio no será menor a 15 años.
4. Los acumuladores/colectores cuentan con aprobación de certificación Solar Keymark y certificación CE, y cumple los estándares EN12975.

Aplicaciones de los acumuladores colectores solares térmicos de tubos de vacío en forma de U:

Los acumuladores/colectores pueden ser instalados en sistemas de calefacción solares para calentar agua para una amplia variedad de usos incluyendo uso doméstico, en hoteles, centros educativos, para usos industriales y proyectos empresariales.

Ya sea con conexión en serie o en paralelo, también pueden ser empleados para calentar el agua de piscinas y suministrar energía térmica para sótanos o aire acondicionado.

Parámetros técnicos de los acumuladores/colectores solares térmicos de tubos de vacío en forma de U:

1. Tubos de vacío:

Longitud 1600MM/1800MM/2100MM
Estructura Vidrio de doble capa
Diá. exterior del tubo exteior del tubo de vacío 58±0.7MM
Grosor de la pared de vidrio del tubo exterior 1.8±0.15MM
Diá. interior del tubo interior del tubo de vacío 47±0.7MM
Grosor de la pared de vidrio del tubo interior 1.6±0.15MM
Material Vidrio de borosilicato de alto rendimiento 3.3
Capa de film AIN/SS-AIN/CU
Grado de vacío P≤5.0*10-4
Temperatura máx. 270℃~300℃
Pérdida de calor ≤0.6W/(m2℃)
Presión nominal 0.6pa

2. Acumulador/colector solar

Material de pieza de carga de presión: Cobre
Material de capa de preservación de calor: Poliuretano
Material de marco: 6063T5
Unión de acumulador/colector: ¢15 tubo de cobre
Presión de funcionamiento nominal: 0.6Pa
Temperatura máxima de funcionamiento: 120℃

Parámetros del colector de tubo U
Modelo Dimensión de esquema (㎜) Ángulo de instalación Área de absorción (㎡) Tubo de vacío Tanque de agua Peso (KG) Medio de embalaje Capacidad de carga (conjunto)
Longitud (㎜) Diá metro Canti dad Capa-
cidad
(L)
Espesor de aislamiento promedio ( ㎜) 20'GP 40'GP
HUJ12 /1.6 1778×1284 ×134 0~90° 1.003 1600 φ58 12 1.73 30 42.13 In pallet 60 120
2 piezas /cartón 52 106
1 pieza /cartón 42 90
HUJ12 /1.8 1978×1284 ×134 0~90° 1.131 1800 φ58 12 1.90 30 47.08 En palet 60 120
2 piezas /cartón 48 100
1 pieza /cartón 42 90
HUJ12 /2.1 2278×1284 ×134 0~90° 1.328 2100 φ58 12 2.16 30 53.01 2 piezas /cartón 48 100
1 pieza /cartón 42 90
HUJ16 /1.6 1778×1636 ×134 0~90° 1.336 1600 φ58 16 2.29 30 55.51 En palet 46 96
2 piezas /cartón 40 88
1 pieza /cartón 33 69
HUJ16 /1.8 1978×1636 ×134 0~90° 1.510 1800 φ58 16 2.53 30 61.65 En palet /cartón 46 96
2 piezas /cartón 40 88
1 piezas /cartón 33 69
HUJ16 /2.1 2278×1636 ×134 0~90° 1.764 2100 φ58 16 2.87 30 69.70 2 piezas /cartón 40 80
1 pieza /cartón 27 69
3. Eficiencia
Los parámetros se encuentran probados por el instituto de investigación alemán Fraunhofer
Eficiencia de transferencia máxima: η0a=0.779
Coeficiente de pérdida de calor: α1a=2.103W/m2K
Α2a=0.0107W/m2K2
